Алюминиевые конденсаторы Vishay

Не секрет, что алюминиевые конденсаторы многие считают изделиями широкого применения. Но зачастую они (хотя и после индуктивностей) вносят большой вклад в смету пассивных элементов, к примеру, в источниках питания. Именно поэтому выбору конденсаторов нужно уделять повышенное внимание, однако это не такая простая задача, как кажется навскидку. Конденсаторы отличаются большой типологией, а в документации к ним порой содержится столько параметров, что сделать однозначный выбор очень нелегко.

Проработает весь срок службы

Конечно, теперь же все компьютеризировано и есть специальных софт, скажет несведущий человек, однако эти самые программы (моделирующие схемы и разводящие платы) лишь запутывают ситуацию, так как не рассчитывают зависимость характеристик элементной базы от времени, температуры и частоты. Чтобы получить точный результат, инженер-разработчик обязан вводить подходящие величины параметров для заданных рабочих режимов. Что, как мы понимаем, зависит от четкого представления связи параметров с влиянием различных факторов. Мало того, нужно четко представлять, как со временем меняется это влияние, ведь нужно быть уверенным, что собираемый прибор стабильно проработает весь заявленный срок службы. Кстати, окончание срока службы электролитического конденсатора определяется не только временем его фактического использования, но и в еще большей степени рабочей температурой.

Конденсаторы на любой вкус

Вообще, алюминиевые конденсаторы Vishay практически идеально подходят для таких задач, как низкочастотная фильтрация и накопление энергии, где необходимы большие значения емкости и номинальной мощности. Алюминиевые конденсаторы Vishay обладают высоким соотношением цена/качество, сравнительно небольшого размера (если рассматривать товары фирм-конкурентов и емкости других типов) и относительно нечувствительны к перегрузкам по напряжению и току. И, конечно же, большая номенклатура изделий компании Vishay: конденсаторы выпускаются с большим диапазоном емкости, рабочего напряжения и габаритных размеров.

ОСОБЕННОСТИ:

  • Поляризованные алюминиевые электролитические конденсаторы с жидким электролитом
  • Радиальные выводы, цилиндрический алюминиевый корпус, изоляцией с синим рукавом
  • Взрывоустойчивость для корпуса диаметром не более 6,3 мм
  • Подтверждение зарядки и разрядки
  • Миниатюрный
  • Для определения соответствия см: www.vishay.com/doc≈99912

ПРИМЕНЕНИЕ:

  • Общего назначения, промышленные, автомобильные, потребительские, и аудио-видео
  • Связь, развязка, тайминг, сглаживание, фильтрация, буферизация в ИИП
  • Портативное и мобильное оборудование (небольшие размеры, малый вес)

МАРКИРОВКА:

На конденсаторах отмечена (где это возможно) следующая информация:

  • Номинальная емкость (в мкФ)
  • Допуск по номинальной емкости, код письма в соответствии с IEC 60062 (М для ± 20%)
  • Номинальное напряжение (в вольтах)
  • Цифровой код, в соответствии с IEC 60062
  • Код, указывающий завод-производитель
  • Название производителя
  • Отмечен отрицательный вывод

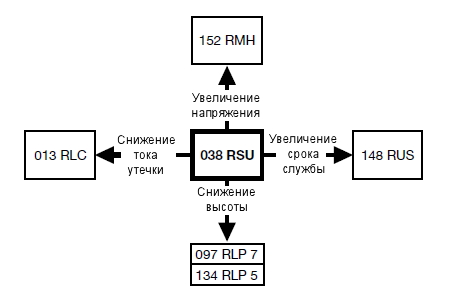

  • Номер серии (038)

Таблица емкостей и напряжения и соответствующие им размеры (диаметр и длина в миллиметрах)
CR(≈F) UR(V)
6.3 10 16 25 35 50 63 100
2.2 - - - - - - 5 x 11 5 x 11
3.3 - - - - - - 5 x 11 5 x 11
4.7 - - - - - - 5 x 11 5 x 11
10 - - - - - - 5 x 11 5 x 11
22 - - - - - 5 x 11 5 x 11 6.3 x 11
33 - - - - - 5 x 11 6.3 x 11 8 x 11.5
47 - - - - 5 x 11 6.3 x 11 6.3 x 11 10 x 12
100 - 5 x 11 5 x 11 6.3 x 11 6.3 x 11 8 x 11.5 10 x 12 10 x 20
220 5 x 11 5 x 11 6.3 x 11 8 x 11.5 8 x 11.5 10 x 12 10 x 16 13 x 25
330 6.3 x 11 6.3 x 11 8 x 11.5 8 x 11.5 10 x 12 10 x 16 10 x 20 13 x 25
470 6.3 x 11 6.3 x 11 8 x 11.5 10 x 12 10 x 16 10 x 20 13 x 20 16 x 25
1000 8 x 11.5 10 x 12 10 x 16 10 x 20 13 x 20 13 x 25 16 x 25 18 x 40
2200 10 x 16 10 x 20 13 x 20 13 x 25 6 x 25 16 x 31 18 x 35 -
3300 10 x 20 13 x 20 13 x 25 16 x 25 16 x 35 18 x 35 - -
4700 13 x 20 13 x 25 16 x 25 16 x 31 18 x 35 - - -
6800 13 x 25 16 x 25 16 x 31 18 x 35 - - - -
10 000 16 x 25 16 x 35 18 x 35 - - - - -
22 000 18 x 40 - - - - - - -

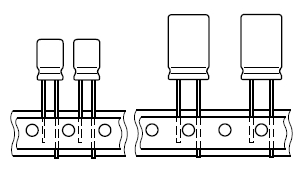

Размеры и доступные формы конденсаторов:


Форма СА


Форма СВ (укороченные ножки)


Форма TNA, TFA (прямые ножки)


Форма TFA (фигурные ножки)


Размеры в миллиметрах и массогабаритные характеристики
 NOMINAL CASE SIZE
O D x L
CASE CODE  O d  O Dmax.  Lmax.  MASS (g)  PACKAGING QUANTITIES
 FORM CA FORM CB  FORM TFA, TNA
 5 x 11 11  0.5  5.5  12.5  2.0 ± 0.5  ? 0.4 5000  2000
 6.3 x 11 12  0.5  6.8  12.5  2.5 ± 0.5  ? 0.6 5000  2000
 8 x 11.5 13  0.6  8.5  12.5   3.5 ± 0.5  ? 1.1 5000  1000
10 x 12   14 0.6  10.5  13.5   5.0 ± 0.5  ? 1.6 3000  1000  500
 10 x 16 15  0.6  10.5  17.5   5.0 ± 0.5  ? 1.9 2500  1000  500
 10 x 20 16  0.6  10.5  22.0   5.0 ± 0.5  ? 2.2 2000  800  500
 13 x 20 17  0.6  13.5  22.0   5.0 ± 0.5  ? 4.0 1500  400  300
 13 x 25 18 0.6  13.5  27.0   5.0 ± 0.5  ? 5.0 1000  400  300
 16 x 25 19  0.8  16.5  27.0   7.5 ± 0.5  ? 8.0 750  200  200
16 x 31  20  0.8  16.5  33.5   7.5 ± 0.5  ? 9.0 600  200  200
 16 x 35 21  0.8  16.5  37.5   7.5 ± 0.5  ? 11.0 500  200
 18 x 35 22  0.8  18.5  37.5   7.5 ± 0.5  ? 14.5 400  150
 18 x 40 23  0.8  18.5  42.0   7.5 ± 0.5  ? 16.0 400  150
