Диодная сборка (диодный мост) КЦ407А

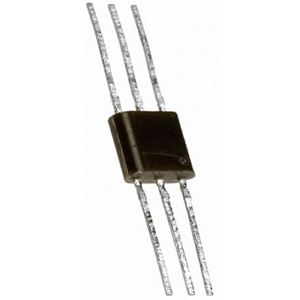

Блок из кремниевых мезадиффузионных диодов: КЦ407А. Выпускается в пластмассовом корпусе с гибкими выводами. Масса блока не более 0,5 грамма.

Электрические параметры КЦ407А. Напряжение короткого замыкания при токе короткого замыкания 200 мА не более 2,5 В при 24,85°С и 2,7 В при -60,15°С. Ток холостого хода при напряжении холостого хода, равном 300 В не более 5,0 мкА при 24,85°С и 100 мкА при 84,85°С. Время восстановления обратного сопротивления при Uобр.и=200 В и Iпр,05 А не более 5 мкс.

Предельные эксплуатационные данные КЦ407А при включении блока в качестве моста при работе на активную нагрузку таковы: переменное напряжение на входе (амплитудное значение) 300 В, импульсное напряжение на входе 400 В, средний выпрямленный ток на выходе от -60,15 до 54,85°С - 500 мА, при 84,85°С - 300 мА. Однократная перегрузка по значению выпрямленного тока на выходе (время между однократными импульсами не менее 1 часа) в течение 10 мкс - 3 А, в течение 1 мс - 1 А. Частота без снижения режимов 20 кГц. Температура окружающей среды от -60,15 до 54,85°С.

Предельные эксплуатационные данные при включении блока выводами 1 (6) и 3 (4), выводы 2 и 5 изолированы. Импульсное обратное напряжение при температуре от -60,15 до 84,85°С - 500 В. Постоянный (или средний) прямой ток от -60,15 до 54,85°С - 300 мА, при 84,85°С - 150 мА. Импульсный прямой ток при τи≤10 мкс, Iпр. ср=200 мА - 3 А. Однократная перегрузка по импульсному прямому току (время между однократными импульсами не менее 1 часа) при температуре от -60,15 до 84,85°С в течение 10 мкс 3 А, в течение 1 мс 1 А. Частота без снижения режимов 20 кГц. Температура окружающей среды от -60,15 до 84,85°С
