Драйвер для IGBT-модуля SEMIKRON своими руками
Мы всегда заботимся о наших клиентах, и зачастую они, зная об этом, звонят нам с вопросами не только по ассортименту, но и по применению наших радиокомпонентов. Изначально вопрос одного из наших постоянных покупателей был таким: в наличии есть IGBT-модуль SEMIKRON SKM100GB125DN (уже купленный), из него нужен только один транзистор, который должен обеспечивать пуск двигателя постоянного тока только в одном направлении. Для этого необходимо как-то сделать драйвер для него. Как обычно, мы обратились к другим нашим покупателям, которые давно применяют «семирконовские» модули на практике. К сожалению, НИИ, в котором работает инженер, любезно согласившийся ответить на этот вопрос, занимается секретными разработками, поэтому ни его имени, ни названия предприятия мы не упоминаем. Приводим дословно его объяснение:
– Для ИГБТ, обычно применяют драйвер с двухполярным выходом на плюс-минус15-18 вольтт, защита выполняется по напряжению сатурации транзистора. При превышении порога напряжения драйвер выключает канал и дает в систему сигнал ошибки. Можно конечно найти готовый интегральный драйвер, например IHD280 или 680. Но при коммутации ИГБТ больших токов рекомендуется запирать их отрицательным напряжением.

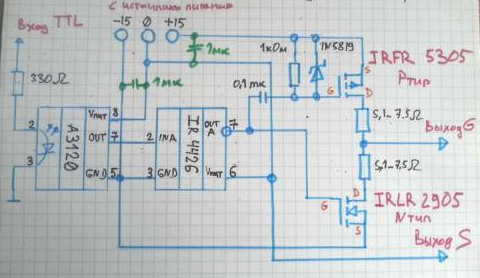

Есть еще один вариант управления IGBT/FET с двухполярным питанием. В нем нет зависимости от частоты управления IGBT моста, как при применении трансформаторной развязки. Работает от десятков герц до 800 кГц – проверено, может и выше (диапазон достаточно широк). Схема требует внешнее изолированного питания +15–0–15 вольт на каждый канал, но в полном мосте можно обойтись и двумя.
И это достаточно легко делается: 12 вольт плюс IR2153 плюс два полевика плюс закольцованный транс. Затем пуш-пулл-первичка на две обмотки по пятнадцать ватт, вторичка также в две обмотки, но по двадцать ватт. Провод подойдет сечением 0.28. Выпрямили через шотки и конденсатор, в таком случае стабилизатор не нужен. Затем подаем около плюс-минус 16 вольт и ноль на питание — и все готово.
