Недостатки разъемов серии СР

К таким деталям относятся соединители серии СР, которые представляют собой заполненную диэлектриком коаксиальную линию с неким волновым сопротивлением, обычно это 50 или 75 Ом. Оно зависит от частного диаметров внутреннего проводника и внутренней поверхности внешнего проводника и, конечно, от того, из чего сделан диэлектрик. В качестве диэлектрика используется обычно фторопласт (политетрафторэтилен, тефлон) или полиэтилен, иногда полистирол.

Мы решили узнать об особенностях применения данного вида разъемов у инженера одного из воронежских научно-исследовательских институтов. По причине того, что разрабатывают они секретные системы связи, мы не называем ни его имени, ни наименования предприятия. Вот его прямая речь:

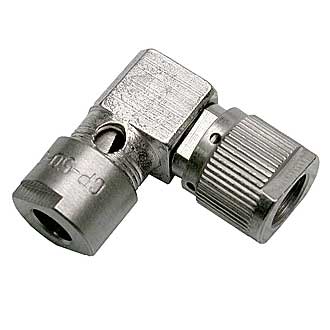

- По работе мне приходится в опытных образцах «ручками» припаивать эти соединители. Самый большой опыт применения — у серии СР-50-873, по причине сверхвысокочастотной направленности. Эти разъемы — некий аналог импортной серии СМА, только с метрической резьбой. Он угловой и главная неудача конструкции в том, что если его собирать по инструкции завода-изготовителя, возникает замыкание на жилу кабеля. Проворачиваются не зафиксированные части разъема и кабель фактически перетирается. Поэтому приходится каждый раз вносить дополнения в конструкцию, включать «кулибина».

Кроме того, в большинстве случаев они неуверенно работают в диапазонах, превышающих пять гигагерц. При этом блочная ответная часть сделана удачно. На месте стыка кабеля и штеккера — какой-то изъян, хотя разъем должен работать до 15 гигагерц. Для получения качественных соединений приходится использовать импортные разъемы. Причем при более низких частотах — разъемы работают отлично. Возможно причина в отсутствие на ряде контактов золотого напыления.
