1728470000
Цена: 323.94 руб.
В наличии: 4
НДС:
все цены указаны с НДС
Оплата:
работаем по безналичному расчету только с юридическими лицами
Доставка:
курьерская служба по всей России
Сумма заказа:
принимаем заказы только от 10 000 руб.
Вы можете купить 1728470000 по доступной цене и в короткие сроки, отправив заявку на почту i@upel.ru. Специалисты Upel оперативно предоставят Вам информацию о 1728470000 и учтут все Ваши пожелания по способу и сроках доставки товара. Также Вы можете посмотреть другие товары из категории Клеммы ножевые, наконечники.
Характеристики:
| Характеристика | Значение |
|---|---|
| Производитель | Weidmüller |
| Глубина | 14.2 мм |
| Высота | 14 мм |
| Ширина | 17.5 мм |
| Масса нетто | 2.57 г |
| Шаг | 3.5 мм |
| Угол вывода | 90° |
| Количество полюсов | 6 |
| Количество контактных штырей на полюс | 1 |
| Длина штифта для пайки (l) | 3.5 мм |
| Размер вывода под пайку | d = 1.0 мм, восьмиугольный |
| Диаметр отверстия на плате (D) | 1.3 мм (+0.1 мм) |
| Расстояние L1 | 7 мм |
| Количество рядов | 1 |
| Количество полюсных рядов | 2 |
| Защита от прикосновения согласно DIN VDE 57 106 | защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением |
| Защита от прикосновения согласно DIN VDE 0470 | IP20 с проникновением / IP10 без проникновения |
| Кодируемый | Да |
| Усилие вставки на полюс (макс.) | 5 Н |
| Усилие вытягивания на полюс (макс.) | 4 Н |
| Момент затяжки (крепежный винт) | 0.1…0.15 Н·м |
| Материал изолятора | PBT, оранжевый (RAL 2000) |
| Сравнительный индекс пробоя (CTI) | ≥ 200 |
| Группа изоляционного материала | IIIa |
| Материал и поверхность контакта | Сплав меди, лужёный |
| Структура слоев соединения под пайку | 2…3 мкм Ni / 5…7 мкм Sn глянцевый |
| Рабочая температура | -50°C ~ 100°C |
| Температура хранения | -40°C ~ 70°C |
| Температура монтажа | -30°C ~ 100°C |
| Номинальный ток (при 20°C) | 10 А |
| Номинальный ток (при 40°C) | 8.5 - 9 А |
| Номинальное импульсное напряжение при категории помех II/2 | 125 - 250 В |
| Номинальное импульсное напряжение при категории помех III/3 | 80 В |
| Устойчивость к кратковременному току | 77 А (3 x 1 с) |
| Сертификат CSA | 200039-1488444 |
| Сертификат UR | E60693 |

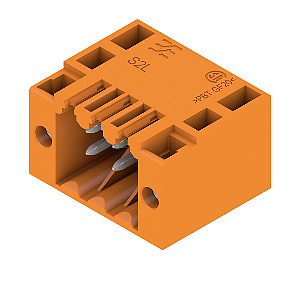

Соединитель для печатных плат Weidmüller 1728470000 предназначен для пайки в отверстия (THT). Имеет шаг контактов 3.5 мм, 6 полюсов, расположенных в два ряда. Угловой вывод (90°) облегчает компоновку на плате. Корпус выполнен из PBT оранжевого цвета (RAL 2000), класс горючести V-0. Контакты из лужёной меди рассчитаны на ток до 10 А при 20 °C и напряжение до 150 В (UL). Устройство соответствует требованиям RoHS и REACH, сертифицировано по стандартам UL и CSA. Рабочий температурный диапазон от -50 до +100 °C. Степень защиты IP20 обеспечивает безопасность при эксплуатации.
