MCP6002-I/SN

Технические характеристики

• Устройство доступно в корпусах SC-70-5 и SOT-23-5

• Произведение коэффициента усиления на ширину полосы пропускания: 1 МГц (стандартный вариант)

• Сигналы Вход/Выход с размахом, равным напряжению питания

• Напряжение питания: от 1,8 В до 6,0 В

• Ток питания: мкА (стандартный вариант)

• Запас по фазе: 90° (стандартный вариант)

• Диапазон температур:

• промышленный: от -40 °C до +85 °C
• расширенный: от -40 °C до +125 °C
• Устройство выпускается в одно-, двух- и четырех-корпусном вариантах

• Автомобильная промышленность

• Портативное оборудование

• Фотодиодные усилители

• Аналоговые фильтры

• Ноутбуки и карманные компьютеры

• Системы проектирования с питанием от аккумуляторных батарей

• Макро модели ПО SPICE

• ПО FilterLab®

• ПО Mindi™ Circuit Designer & Simulator

• ПО Microchip Advanced Part Selector (MAPS)

• Аналоговые демонстрационные системы и оценочные платы

• Указания по применению


Стандартные области применения

Описание

Операционные усилители семейства MCP6001/2/4 от компании Microchip Technology Inc. – это устройства, специально разработанные для стандартных областей применения. Устройство данного семейства характеризуется произведением коэффициента усиления на ширину полосы пропускания (GBWP) в 1 МГц и запасом по фазе в 90° (стандартный вариант). Кроме того, устройство поддерживает запас по фазе в 45° (стандартный вариант) при емкостной нагрузке в 500 пФ. Устройства, относящиеся к данному семейству, работают от одного источника питания напряжением в 1,8 В, ток покоя - 100 мкА (стандартный вариант). Кроме того, усилитель MCP6001/2/4 поддерживает колебание сигналов входа и выхода с размахом, равным напряжению питания,  в общем режиме входной диапазон напряжения от VDD + 300 мВ до VSS -300 мВ. Данное семейство операционных усилителей разработано с учетом усовершенствованной CMOS от Microchip.

Операционный усилитель MCP6001/2/4 выпускается в двух вариантах для промышленного и расширенного диапазона рабочих температур с диапазонами напряжений питания от 1,8 В до 6,0 В.

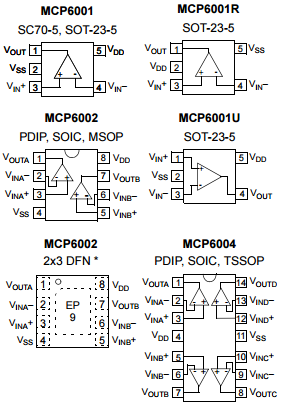

Типы корпусов
